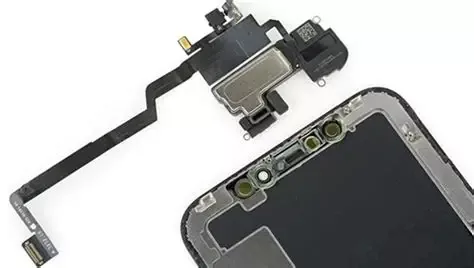

Адаптер камери мобільного телефону Rigid-Flex PCB

Адаптер камери мобільного телефону Rigid-Flex PCB від Honflex Electronics — це високопродуктивна друкована плата, яка поєднує в собі жорсткі та гнучкі шари для з’єднання модулів камери смартфона з системними платами. Його ультратонкий дизайн забезпечує механічну стабільність, чудову цілісність сигналу та ефективне розсіювання тепла.

Основні переваги продажу

Інтегровані датчики зображення та кронштейни для об’єктивів

Зменшена висота модуля камери для тонших телефонів

Покращена якість і надійність зображення

Додатки

Використовується в камерах смартфонів, особливо в модулях з високою роздільною здатністю, які вимагають компактного, стабільного з’єднання з високим сигналом. Зв’яжіться з компанією Honflex, щоб отримати друковані плати преміум-класу для ваших мобільних пристроїв.

Технічні характеристики:

Основна структура

1. Адаптер камери мобільного телефону Rigid-Flex PCB з’єднує жорстку плату об’єктива, жорстку плату роз’єму, модуль об’єктива/сенсора та основну плату. Центральну гнучку схему можна тривимірно зігнути та підключити відповідно до внутрішнього простору мобільного телефону. Жорсткі ділянки можна спроектувати у вигляді точних канавок або нестандартних форм і безпосередньо вбудувати в датчик зображення.

2. Електропроводка гнучкої частини зазвичай має хвилеподібну форму або форму «8». Підсилювальні ребра встановлені нижче ключових точок згину для розсіювання напруги. Вбудовані високоточні мітки вирівнювання забезпечують точність складання з датчиком і двигуном звукової котушки (VCM) та іншими компонентами.

3. На задній стороні жорсткої області, що відповідає датчику зображення, ми встановимо дуже гладку металеву пластину, щоб підвищити площинність підсилювальних ребер, тим самим покращуючи якість зображення та дозволяючи датчику швидко розсіювати тепло.

FAQ

Q1: Як вирішити проблеми обмеженого внутрішнього простору в мобільних телефонах і компонування модулів з кількома камерами?

A: Оптимізуючи простір, гнучка частина з вільним згином підтримує 3D-стереоскопічну проводку, адаптуючись до компактного або нерегулярного простору всередині телефону. У складних компонуваннях біля багатокамерних модулів або петель відкидного екрана проектується висота осі Z.

Питання 2: Як забезпечити якість сигналу під час високошвидкісної передачі даних зображення, наприклад 4K/8K?

A: Завдяки використанню технології високої щільності проводки (наприклад, диференціальної пари проводів) у поєднанні з матеріалами з низькими діелектричними втратами жорстка гнучка друкована плата адаптера камери мобільного телефону може передавати високошвидкісні потоки даних, пригнічуючи загасання сигналу та електромагнітні перешкоди (EMI).

Q3: Чи вплинуть фізичні характеристики друкованої плати на кінцеву якість зображення?

A: Монтажна плата забезпечує жорстку та плоску платформу для встановлення датчика зображення та має допоміжну функцію розсіювання тепла. Це зменшує шум зображення, розмиття фокусу та інші проблеми із зображенням, спричинені нагріванням або перегрівом підкладки, що має певний вплив і допомагає покращити якість зображення та стабільність системи.

Q4: Чи підходить він для автоматизованого великомасштабного виробництва і як він сприяє ефективності виробництва?

A: Він підтримує модульне швидке складання як високоінтегрований підкомпонент, спрощує керування ланцюгом поставок модуля камери та оптимізує загальний процес складання.

Як провідний партнер у сфері мобільних зображень, ми не тільки виробляємо жорстку гнучку друковану плату для адаптера камери мобільного телефону, але наша основна конкурентоспроможність випливає з нашого глибокого накопичення у виробництві точних схем, передових матеріалознавства, теплового моделювання та аналізу цілісності сигналу (SI).

Наша технічна команда бере участь у всьому процесі розробки вашого ідентифікатора та оптимізації архітектури стека, гарантуючи, що індивідуальне рішення відповідатиме вимогам замовника, починаючи від розробки концепції й закінчуючи серійним виробництвом. Завдяки безперервним інноваційним інженерним методам досліджень і розробок ми допомагаємо клієнтам подолати просторові обмеження мобільних систем обробки зображень і створити більш чітку та стабільну фотографію.
