Комплексний аналіз процесу флеш-покриття FPC

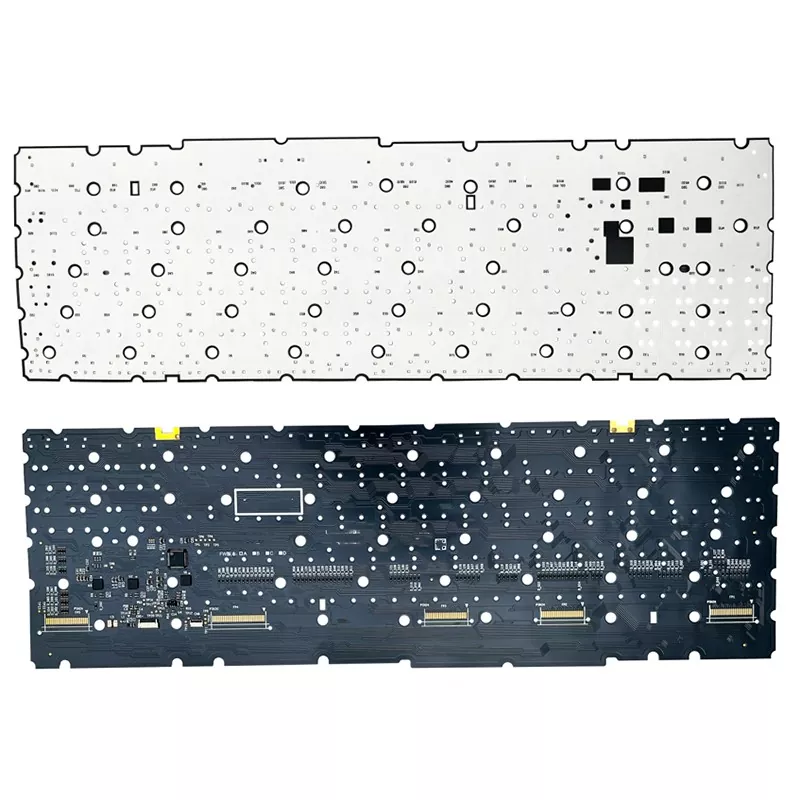

Гнучкі друковані плати (FPC) є незамінним компонентом сучасних електронних пристроїв, повсюдних від складних екранів смартфонів до точних датчиків у медичних пристроях. Флеш-покриття — це основний виробничий процес, який забезпечує високу продуктивність і високу надійність FPC.

Огляд процесу: повний шлях від свердління до міднення

Процес флеш-покриття у виробництві FPC – це серія точних операцій. Весь процес починається зі свердління, створення шляхів для з’єднань на гнучкій основі. Далі йде процес міднення, коли тонкий шар міді хімічно осаджується на стінках отвору, створюючи електропровідну основу для подальшого гальванічного покриття.

Суть процесу флеш-покриття полягає в слові «флеш», що вимагає, щоб критичний шар нанесення було завершено лише за 3 хвилини. Цей тонкий і однорідний шар міді є основою для подальшої обробки. Після цього починається етап ламінування сухою плівкою, покриваючи поверхню плати світлочутливою плівкою для підготовки до формування малюнка схеми.

Етапи експозиції та розробки визначають точну форму схеми. За допомогою світлової та хімічної обробки небажана суха плівка видаляється, оголюючи ділянки, які потребують вторинного міднення. Остаточне вторинне міднення потовщує схему до необхідної функціональної товщини, забезпечуючи стабільну та надійну передачу струму.

Кожен крок схожий на ретельно хореографічний танець; навіть незначне відхилення може призвести до функціональних дефектів усієї друкованої плати. Ця вимога до точності є причиною того, що виробництво FPC відоме як «точне мистецтво електронної промисловості».

Ключова технологія: спеціальна обробка ділянок вигину

У виробництві FPC обробка зон згинання є одним із найскладніших аспектів. Для забезпечення надійності друкованої плати при багаторазовому згині не допускається міднення в місцях згину. Це одна з принципових відмінностей між виробництвом FPC і жорстких PCB.

Зона згину є «стиком» FPC. Якби ця область також була обміднена, то збільшення товщини мідної фольги зменшило б гнучкість матеріалу. З часом повторне згинання спричинить втомне розтріскування мідного шару, що серйозно вплине на термін служби виробу.

У реальному виробництві площі згинання без покриття трохи більші, ніж чисті клейові отвори. Це необхідно для запобігання проникненню розчину мідного покриття в місця згину. Ця конструкція «зарезервованого простору» гарантує, що функціональність схеми не буде порушена, одночасно максимально захищаючи гнучкість зони згину.

Не менш важливим є лікування суглобів. Виробничі специфікації чітко вимагають, щоб з’єднання не розташовувалися в зонах розшарування та мали хвилеподібний дизайн. Ця конструкція ефективно розсіює напругу, запобігаючи поломці суглобів, спричиненій концентрацією напруги.

Уявіть собі складний екран смартфона, який щодня піддається десяткам, навіть сотням згинань. Ідеальне виконання цих деталей процесу гарантує, що пристрій не вийде з ладу через несправності FPC під час тривалого використання.

Точний контроль: подвійні вимоги до часу та площі. Слово «флеш» у назві процесу флеш-покриття відображає вимоги до швидкості цього кроку. Галузеві стандарти чітко передбачають, що флеш-покриття має бути завершено протягом 3 хвилин. Це не довільне налаштування часу, а скоріше оптимальне рішення, отримане в результаті значних експериментів і фактичного виробничого досвіду.

Занадто короткий час призводить до недостатнього осадження міді, що не забезпечує достатньої провідної основи для наступних процесів; занадто тривалий час може призвести до нерівномірного шару міді, що призведе до грубих зерен і недостатньої адгезії. 3-хвилинне часове вікно забезпечує ідеальний баланс між ефективністю та якістю.

Стадія вторинного міднення має іншу спрямованість. Тут необхідно точно вказати площу міднення. Ця вимога, яка здається простою, насправді стосується багатьох аспектів, таких як контроль якості продукції, управління витратами та відстеження.

Площа мідного покриття безпосередньо впливає на опір і пропускну здатність кінцевого продукту. Точний контроль площі означає точний контроль продуктивності схеми, що є однією з ключових відмінностей між FPC високого класу та звичайними продуктами.

З точки зору витрат, мідь є однією з основних витрат на матеріал у виробництві FPC. Точний контроль площі міднення може уникнути непотрібних відходів матеріалу, що може призвести до значної економії коштів у масовому виробництві. Що ще важливіше, дані про площу є основою для відстеження якості; як тільки виникає проблема продукту, її можна швидко відстежити до конкретних параметрів процесу.

Гарантія якості: багаторівневий контроль гарантує відсутність дефектів

Надійність FPC починається з кожної деталі конструкції процесу. На додаток до спеціальної обробки ділянок згину та з’єднань протягом усього процесу реалізуються багаторівневі заходи контролю якості.

На етапі ламінування сухої плівки після флеш-покриття рівномірність товщини плівки безпосередньо впливає на експозицію та ефекти прояву. Сучасні виробничі лінії зазвичай оснащені системами онлайн-моніторингу для вимірювання товщини плівки в режимі реального часу та автоматичного коригування параметрів процесу для забезпечення узгодженості.

Точність етапу експозиції визначає чіткість малюнка схеми. Удосконалені машини для експозиції використовують технологію прямого лазерного зображення, що дозволяє отримувати ширину ліній і відстань менше 10 мікрометрів, що відповідає вимогам дизайну сучасних FPC високої щільності.

Контроль якості на етапі вторинного міднення є особливо важливим. Окрім контролю площі, товщина мідного шару, однорідність і кристалічна структура потребують суворого контролю. Сучасні гальванічні лінії зазвичай оснащені рентгенівськими товщиномірами та електрохімічними аналізаторами для моніторингу якості покриття в реальному часі.

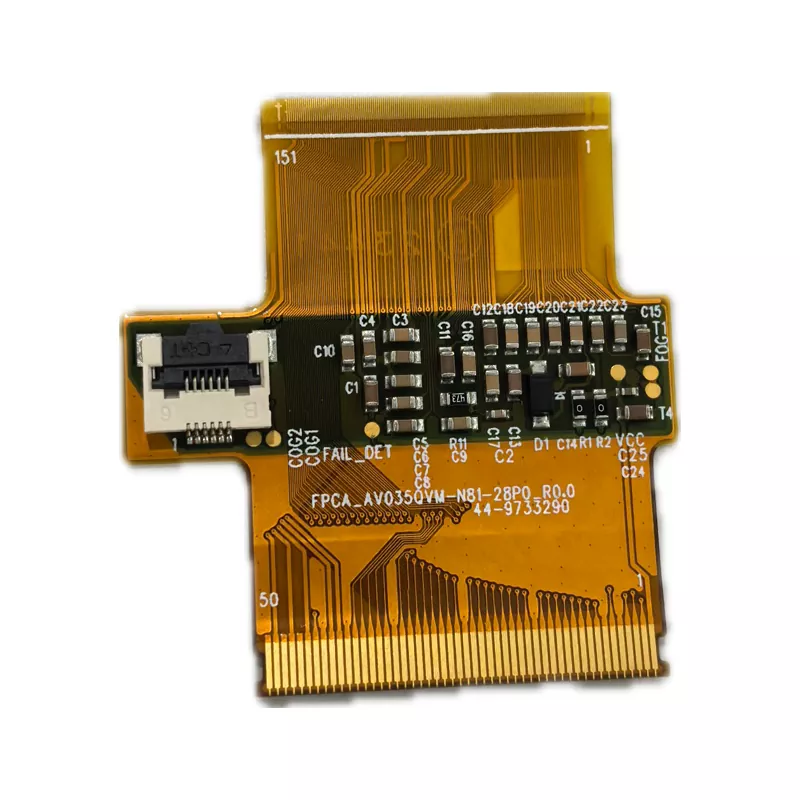

Ці багаторівневі заходи контролю якості гарантують, що кінцевий продукт відповідає суворим вимогам різних галузей, від побутової електроніки до автомобільної електроніки та медичних пристроїв. В автомобільній промисловості FPC може витримувати коливання температури від -40°C до 125°C; у медичних пристроях повинні бути гарантовані довгострокова стабільність і біосумісність.

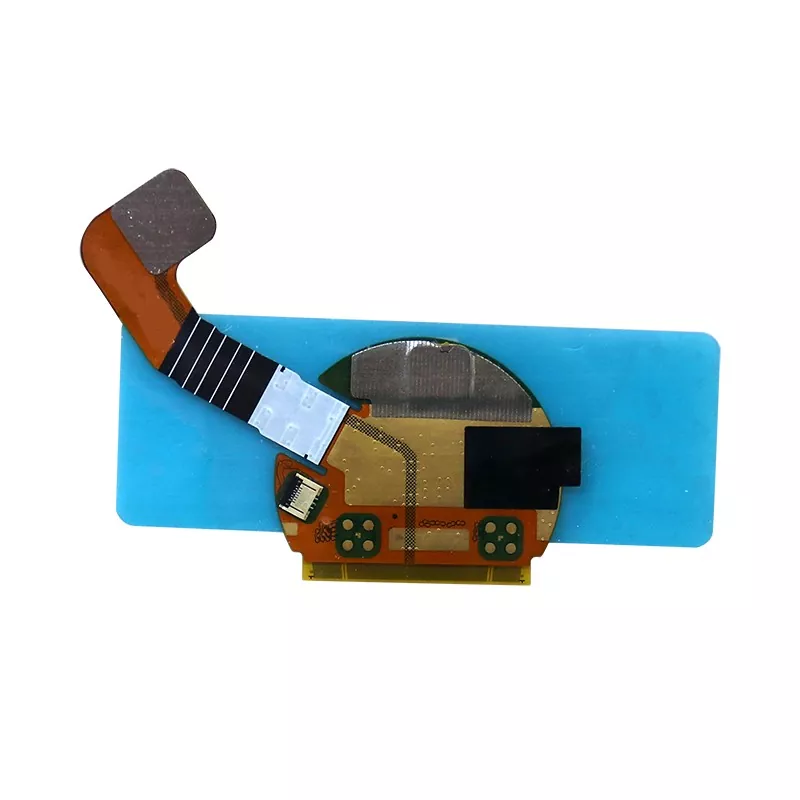

Процес флеш-покриття схожий на мистецтво «малювати» схеми на гнучкій підкладці; кожен крок втілює прагнення інженерів до балансу між точністю та гнучкістю. З появою носимих пристроїв, гнучких дисплеїв і мікромедичних пристроїв процеси виробництва FPC продовжуватимуть розвиватися в напрямку більшої точності, гнучкості та надійності, стаючи невидимою ланкою, що з’єднує електронний світ майбутнього.
