Кабель живлення акумуляторної батареї CCS

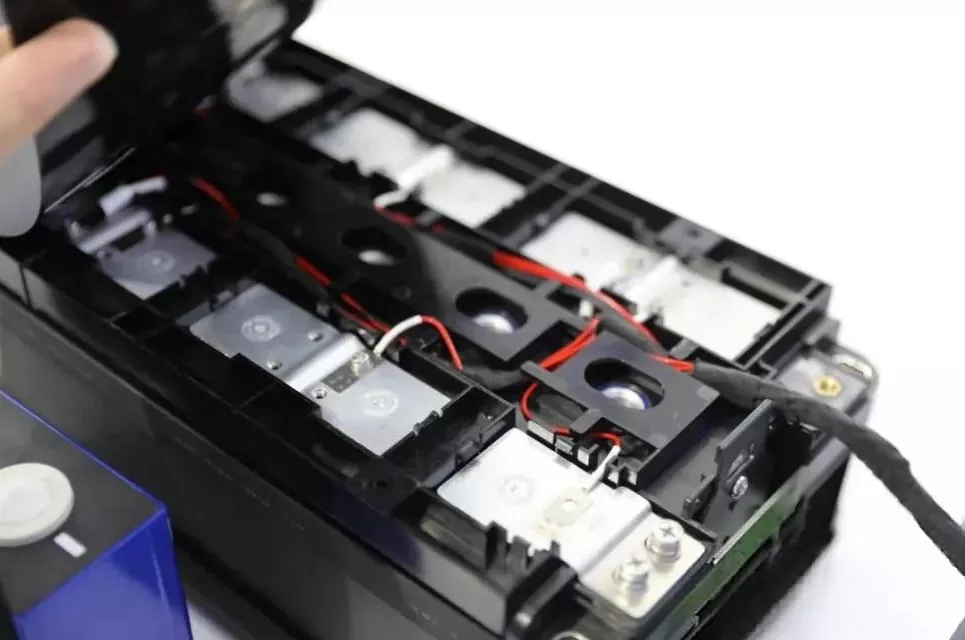

Honflex Electronics пропонує Power Battery Pack Cable-CCS, який є компонентом підключення та керування акумулятором, який об’єднує традиційні кабелі (дроти, клеми, з’єднувачі) з шинами, пластиковими структурними компонентами, датчиками температури та іншими елементами в єдиний блок. На відміну від CCS на основі FPC (гнучка друкована схема), ми підтримуємо налаштування. Завдяки модульному та інтегрованому дизайну ми систематично модернізували раніше розкидані та невпорядковані джгути датчиків. Це ключовий базовий модуль для моніторингу безпеки батареї, оцінки стану та оптимізації продуктивності.

Оскільки зварювання серцевини та з’єднання всередині модуля було завершено до остаточного складання, шляхом об’єднання десятків або навіть сотень розкиданих точок складання в кілька модульних компонентів, виробничий процес було спрощено, а кількість повторних робіт через зварювання на місці або неякісне складання зменшено.

Інтегрована структура Power Battery Pack Cable-CCS ефективно вирішує проблеми безладної традиційної проводки та перешкод і зносу інших трубопроводів. Акуратно фіксуючи дроти в пластикових кронштейнах, це покращує використання простору, а також полегшує подальші роботи з обслуговування. Крім того, базуючись на зрілому процесі автомобільної електропроводки, ланцюг постачання є зрілим, а витрати на сировину прозорими, що є ідеальним вибором для виробників, які шукають стабільний шлях оновлення, але не бажають переходити на новий процес FPC.

Модульні пластикові конструктивні компоненти забезпечують уніфікований захист ізоляції та механічну фіксацію кабелів і точок підключення, покращуючи вібраційну та ударостійкість системи. Забезпечення безпеки експлуатації

Структура та характеристики:

Модульна інтегрована конструкція об’єднує розкидані незалежні лінії вибірки напруги та лінії датчика температури через з’єднувачі та клеми в упорядкований джгут проводів, принципово змінюючи традиційний метод складання «спочатку прокладаючи розрізнені лінії, потім під’єднуючи клеми» та створюючи стандартизовані функціональні блоки.

2. З'єднання між шиною та клемами акумулятора зазвичай досягається за допомогою лазерного зварювання. Це з’єднання реалізується за допомогою опресування, зварювання або інтеграції в роз’єм, що забезпечує загальну стабільність конструкції та запобігає ослабленню одного дроту.

3. Адаптивне оновлення автоматизації. Традиційна вільна проводка покладається на ручну збірку, тоді як кабель Power Battery Pack Cable-CCS інтегрований у модуль. Його правильна форма та чіткі інтерфейси дозволяють адаптувати його до вищого рівня автоматизованих процесів складання.

4. Відповідно до вимог клієнта до дизайну, його можна поєднати з іншими FPC або PCBA (друкована плата в зборі), щоб сформувати гібридне рішення для інтеграції. Існують схеми «джгут проводів + ізоляційна плата» або «FPC + вакуумне формування/джгут проводів», які відповідають різним вимогам щодо вартості, продуктивності та простору.

Параметри

застосування

Для проектів, які чутливі до витрат і змін процесу, особливо для акумуляторних блоків зі зрілими системами електропроводки, внесенням мінімальних змін ефективність і надійність можна покращити. Для акумуляторних модулів середнього та великого розміру та систем накопичення енергії, а також для комерційних транспортних засобів і накопичувачів енергії Power Battery Pack Cable-CCS може служити частиною композитного рішення CCS типу «проводка + FPC» або «проводка + PCBA», використовуючи свої унікальні переваги в передачі сильного струму або певних типах підключення.

Наші зобов'язання

Ми добре усвідомлюємо проблеми, з якими стикається промисловість електричних акумуляторів між ефективністю, надійністю та ціною. Базуючись на зрілій технології автомобільного електричного підключення, це має вирішальне значення. Цінність, яку ми пропонуємо, полягає не тільки в наданні високоякісних модулів, які відповідають стандартам групи, таким як «Технічні вимоги до компонентів системи підключення батарей нової енергії (CCS), а й у наявності комплексних можливостей обслуговування, що охоплюють структурне проектування, процес підключення, автоматизовану інтеграцію збірки та комплексну перевірку тестування. Ми стаємо для вас надійним партнером на шляху модернізації дизайну та виробництва акумуляторних блоків. Якщо ви хочете глибше заглибитися в технічні деталі CCS кабелю або порівняти його з іншими технічними шляхами, будь ласка, будь ласка, будь ласка, обговоріть питання співпраці в будь-який час. Ви можете зв’язатися з віце-президентом Тілем Дінгом (тел.: +86 18750290300, Електронна пошта:rding@hon-flex.com) або бізнес-менеджер Рік Ван (тел.:+86-15959382432, Електронна пошта:yhwang@hon-flex.com), або відвідайте веб-сайтдля отримання додаткової інформації.
