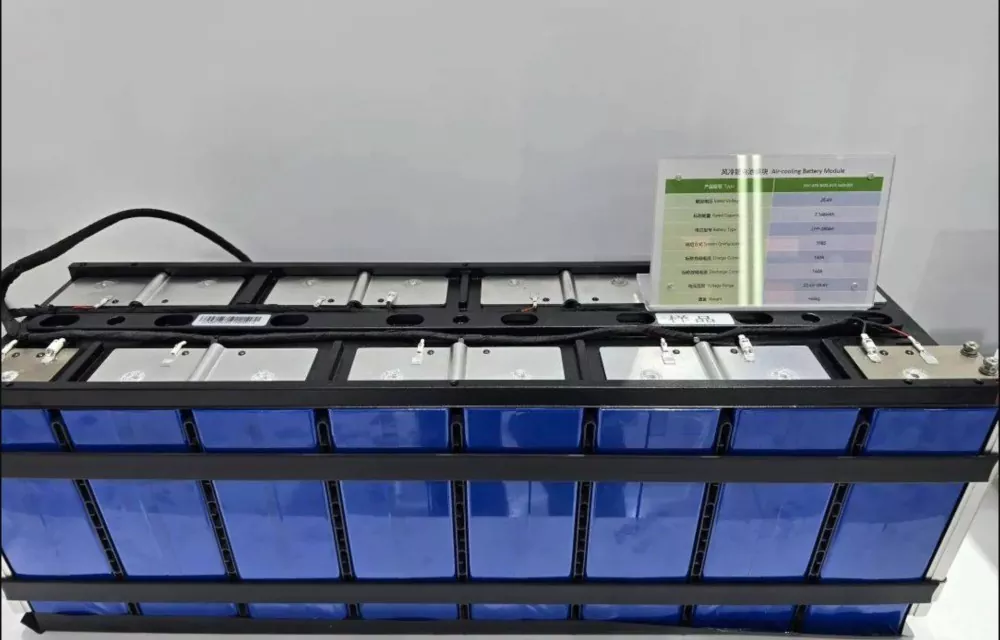

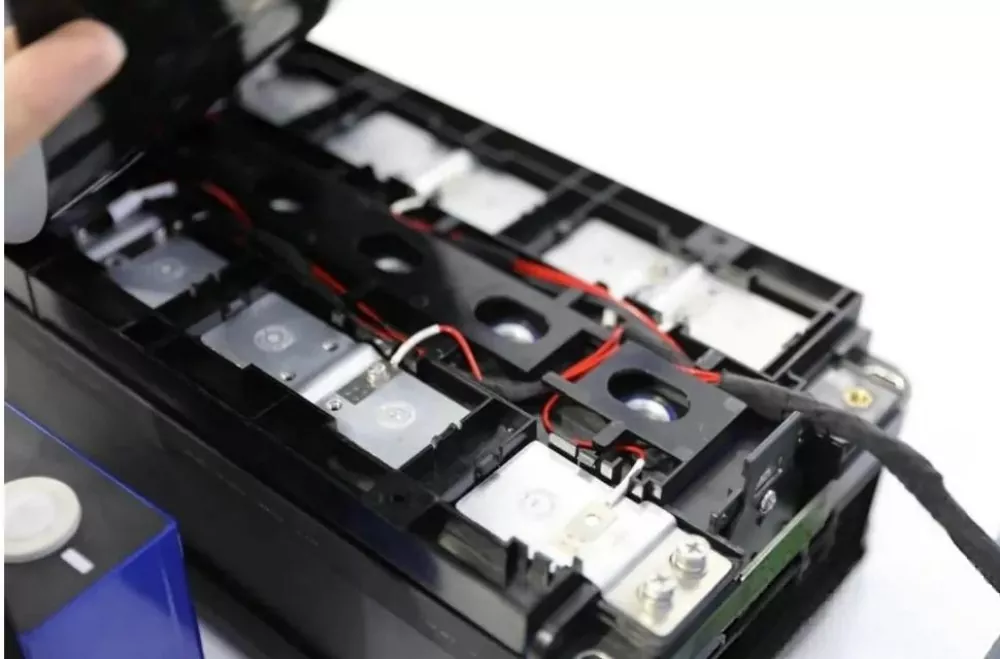

Cable CCS для акумуляторних блоків накопичувачів енергії – це компонент підключення та керування акумулятором, який об’єднує традиційні джгути проводів (дроти, клеми, з’єднувачі) з шинами, пластиковими структурними частинами, датчиками температури та іншими елементами в єдиний блок. На відміну від CCS на основі гнучкої друкованої схеми (FPC), він зберігає класичну структуру кабельних джгутів і систематично оновлює раніше розкидані та неорганізовані джгути датчиків за допомогою модульної та інтегрованої конструкції. Будучи «структурованою нейронною мережею» системи керування батареями (BMS), вона відповідає за надійний збір сигналів напруги та температури від кожної окремої комірки, служачи критично важливим фундаментальним модулем для моніторингу безпеки батареї, оцінки стану та оптимізації продуктивності в стаціонарних системах зберігання енергії.
1. Модульна інтегрована конструкція:
Розкидані незалежні кабелі вибірки напруги та дроти датчиків температури об’єднані в упорядковані джгути за допомогою роз’ємів і клем. Вони попередньо зібрані з мідними/алюмінієвими шинами (які несуть послідовні/паралельні з’єднання осередків) та ізоляційними пластиковими кронштейнами (ізоляційними пластинами), щоб утворити повний модуль. Ця конструкція докорінно змінює традиційний спосіб складання «спочатку прокладання розрізнених проводів, потім приєднання клем», створюючи стандартизовані функціональні блоки, призначені для великомасштабних установок зберігання енергії.
2. Стабільна та надійна архітектура підключення:
З’єднання між збірними шинами та терміналами клітин зазвичай використовують високонадійні процеси, такі як лазерне зварювання.
Електричні з’єднання між кабельним джгутом і чутливими точками на шинах досягаються за допомогою опресовування, зварювання або інтеграції в роз’єми, що забезпечує міцну конструкцію та запобігає ризику ослаблення окремих проводів.
3. Можливість адаптації до автоматизації:
У той час як традиційні розкидані кабелі покладаються на ручне складання, після інтеграції в модуль CCS його правильна форма та визначені інтерфейси дозволяють адаптуватись до вищих ступенів автоматизованих процесів складання, таких як роботизоване позиціонування та інсталяція, що має вирішальне значення для виробництва великих обсягів зберігання енергії.
4. Гнучкість технічних шляхів:
Кабель CCS є важливою галуззю в розвитку технології CCS. Виходячи з вимог до конструкції, його також можна комбінувати з іншими технічними шляхами, такими як FPC або PCBA (друкована плата), для створення гібридних інтегрованих рішень, таких як «кабель + ізолююча пластина» або «FPC + вакуумне формування / кабель», що відповідає різноманітним вимогам щодо вартості, продуктивності та простору для різних застосувань зберігання енергії.
1. Висока ефективність виробництва та складання: інтеграція десятків або сотень розкиданих точок складання в установку кількох модульних компонентів значно спрощує процес виробництва великих акумуляторних блоків накопичувачів енергії.
2. Надійність з’єднання та постійна якість: зварювання серцевини та з’єднання всередині модуля завершуються перед остаточним складанням, що зменшує складні операції всередині акумуляторної батареї та знижує загальну швидкість переробки, спричинену неякісним зварюванням або складанням на місці. Стандартизоване виробництво забезпечує узгодженість продукту в масштабних розгортаннях.
3. Упорядкована структура та оптимізація простору: інтегрована конструкція вирішує такі проблеми, як безладна маршрутизація традиційних джгутів та потенційне втручання/знос інших компонентів. Кабелі акуратно закріплені в пластикових кронштейнах, що уточнює компонування та покращує використання внутрішнього простору пакета та зручність обслуговування — критично важливо для великомасштабних систем зберігання енергії, які потребують періодичного обслуговування.
4. Витрати та зрілість ланцюга постачань: базуючись на добре налагоджених процесах виробництва джгутів автомобільної та промислової проводки, ланцюжок постачання є зрілим, а витрати на сировину є відносно прозорими. Для проектів зі зберігання енергії, які надають пріоритет банківській ефективності та перевіреній технології, це є надійним вибором із низьким ризиком порівняно з новими підходами на основі FPC.
5. Покращений захист і безпека: модульні пластикові структурні деталі забезпечують уніфікований захист ізоляції та механічну фіксацію для кабелів і точок підключення, покращуючи вібраційну та ударостійкість, а також сприяючи дотриманню суворих вимог безпеки, таких як вогнестійкість (UL94 V-0) та ізоляція високої напруги.
Цей продукт представляє перевірений, надійний шлях оновлення від традиційної розрізненої проводки до інтегрованих рішень у акумуляторних блоках накопичувачів енергії, які в основному застосовуються в:
1. Системи накопичення енергії масштабу комунального підприємства: для великих акумуляторних установок, які вимагають надійних, придатних до обслуговування з’єднань із підтвердженою довгостроковою надійністю.
2. Комерційні та промислові (C&I) накопичувачі енергії: де економічна ефективність і простота обслуговування пріоритетні разом із надійною продуктивністю.
3. Житлові шафи для накопичення енергії: програми, що користуються перевагами спрощеного встановлення та підключень, які можна обслуговувати на місці.
Ми глибоко розуміємо проблеми балансу між ефективністю, надійністю та вартістю в галузі зберігання енергії. Наше рішення Cable CCS, створене на основі зрілої промислової технології джгутів проводів і покращене завдяки модульній інтеграції, пропонує надійний і перевірений шлях продукту для додатків зберігання енергії. Ми не тільки постачаємо високоякісні модулі, що відповідають відповідним галузевим стандартам, але також володіємо глибокими можливостями обслуговування, що охоплюють структурне проектування, розробку кабельних джгутів, автоматизовану інтеграцію збірки, а також комплексне тестування та перевірку. Ми прагнемо допомогти клієнтам перетворити складні, трудомісткі процеси складання кабелю в оптимізовані, надійні модульні установки, що значно підвищує ефективність виробництва та довгострокову надійність системи. Маючи великий досвід роботи в автомобільних і стаціонарних системах накопичення енергії, ми є вашим надійним партнером у розробці та виробництві акумуляторних батарей, як для пілотних проектів, так і для гігаватних розгортань.
1. Які переваги рішень Chengshi Cable CCS?
Chengshi Cable CCS пропонує гнучку модульну конструкцію, високу провідність, надійну ізоляцію та економічне виробництво, забезпечуючи стабільну роботу та легку установку для додатків ESS.
2. Чи можете ви надати індивідуальні рішення Cable CCS?
Так, як китайський виробник і постачальник Chengshi надає повністю індивідуальні конструкції CCS кабелю на основі напруги, струму, компонування та вимог проекту.
3. Які матеріали використовуються у ваших кабельних системах CCS?
Ми використовуємо високоякісні мідні або алюмінієві провідники, точні ізоляційні матеріали та міцні покриття для забезпечення безпеки, провідності та тривалого терміну служби.
4. Які програми підходять для Cable CCS?
Наші рішення Cable CCS широко використовуються в системах накопичення енергії (ESS), літієвих акумуляторних блоках, накопичувачах відновлюваної енергії та промислових енергетичних системах.
5. Як ви забезпечуєте якість продукції?
Chengshi дотримується процесів суворого контролю якості, включаючи електричні випробування, перевірку ізоляції та випробування на довговічність, щоб відповідати міжнародним стандартам.
6. Яка ваша виробнича потужність і час виконання?
Завдяки відпрацьованим виробничим процесам і масштабованим виробничим лініям ми забезпечуємо стабільне постачання та швидку доставку для оптових замовлень.
