Мікрофон мобільного телефону FPC

Мікрофон мобільного телефону FPC — це спеціалізована гнучка друкована схема, призначена для підключення мікрофонів MEMS (мікроелектромеханічних систем) або компонентів ECM (електретного конденсаторного мікрофона) до материнської плати сучасних смартфонів. У міру того як смартфони розвиваються в напрямку вищої інтеграції та тонших профілів, з кількома мікрофонами, розгорнутими для шумозаглушення та стереозапису, мікрофон FPC став критично важливим компонентом, що забезпечує надійну передачу аудіосигналу. Він поєднує в собі точний акустичний дизайн із технологією гнучкої схеми, що забезпечує чітке захоплення голосу, активне шумозаглушення та захоплюючий аудіозапис у обмеженому просторі.

Що таке мікрофон FPC для мобільного телефону?

Мікрофон мобільного телефону FPC — це гнучка плата, яка з’єднує мікрофон MEMS з материнською платою смартфона. Він передає аналогові або цифрові аудіосигнали, зберігаючи цілісність сигналу в обмеженому внутрішньому просторі.

• Надійно підключає мікрофон до друкованої плати
• Забезпечує стабільну передачу звукового сигналу
• Підтримує ультратонкі та компактні структури пристроїв
• Адаптується до складних внутрішніх планувань завдяки гнучкому маршруту

Основна структура та особливості:

1. Точна акустична конструкція апертури:  FPC має точно сконструйовані отвори для входу звуку, які вирівнюються з акустичним шляхом мікрофона. Діаметр отвору зазвичай коливається від 0,3 мм до 0,6 мм, оптимізований для збалансованого прийому звуку та механічного захисту. Атрибути отворів розроблено як NPTH (прохідний отвір без покриття) з ретельним розглядом акустичного набору — діаметр отвору панелі > діаметр отвору для герметизуючого шару > діаметр отвору FPC — для забезпечення плавної передачі звуку.

2. Оптимізована компоновка для мікрофонів MEMS:  Для застосувань кремнієвих мікрофонів (SiMic) схема FPC включає критичні конструктивні міркування, включаючи розміщення шліфованої міді навколо вхідного отвору для звуку (зберігаючи відстань 0,2 мм від краю отвору) і кільцевих отворів маски для пайки навколо вхідного отвору для належного заземлення мікрофона та усунення шуму.

3. Екранування від електромагнітних перешкод і цілісність сигналу:  З огляду на те, що FPC можуть діяти як антени, випромінюючи шум від ланцюгів основної смуги частот, наші мікрофонні FPC включають вдосконалені методи екранування. Конструкція передбачає аналогову та цифрову ізоляцію заземлення для підвищення стабільності системи та запобігання радіочастотним перешкодам, які можуть погіршити якість звуку.

4. Підсилення з нержавіючої сталі:  Ребро з нержавіючої сталі зазвичай розробляється на задній стороні зони кріплення мікрофона, забезпечуючи подвійні функції: механічну підтримку компонента мікрофона та ефективне розсіювання тепла для датчика MEMS і мікросхеми ASIC.

5. Незалежні акустичні канали:  Кожен мікрофон у масиві розроблено з повністю незалежними вхідними отворами для звуку, щоб уникнути ефекту маскування, гарантуючи, що прямі звукові хвилі досягають кожного мікрофона однаково для оптимального формування променя та ефективності шумозаглушення.

Основні функції

• Передача аудіосигналу:Забезпечує чітке та стабільне захоплення голосу
• Підтримка шумозаглушення:Мінімізує перешкоди сигналу для кращої якості зв’язку
• Оптимізація простору:Компактний внутрішній дизайн смартфона
• Гнучка інтеграція:Підходить для складних макетів сучасних мобільних пристроїв

Ключові переваги продуктивності:

1.  Покращена цілісність аудіосигналу:  Завдяки точному контролю імпедансу та мінімізованій довжині шляху сигналу наші мікрофонні FPC забезпечують чисту передачу аудіосигналів із низьким рівнем шуму від мікрофона до процесора програми, зберігаючи чіткість голосу та точність запису.

2.  Покращена шумозахищеність:  Завдяки ретельному дизайну площини заземлення та додатковим плівкам, що екранують електромагнітні перешкоди, наші FPC ефективно ізолюють сигнали мікрофона від перешкод, створюваних радіочастотними ланцюгами, драйверами дисплея та мікросхемами керування живленням, усуваючи звуковий шум під час голосових викликів і записів.

3.  Підтримка багатомікрофонних масивів:  розроблені для розміщення 2-4 мікрофонних конфігурацій, поширених у сучасних смартфонах, наші FPC дозволяють розміщувати основний мікрофон для вловлювання голосу, вторинні мікрофони для придушення навколишнього шуму та додаткові мікрофони для стереозапису відео та захоплення спрямованого звуку.

4.  Надзвичайна тонкість і гнучкість:  Товщину гнучкої секції можна контролювати з точністю до 0,1 мм, що дозволяє FPC проходити через вузькі простори та складатися в компактні об’єми, дозволяючи розмістити мікрофон в оптимальних акустичних місцях незалежно від механічних обмежень.

5.  Висока надійність і довговічність.  Наші виробничі процеси забезпечують чисті вхідні отвори для звуку без задирок без клейових забруднень, які можуть блокувати акустичний шлях і зробити мікрофон нефункціональним. FPC витримує механічні навантаження під час щоденного використання та зберігає електричні характеристики протягом усього терміну служби пристрою.

Основні технічні параметри:

1.  Структурні параметри:

  - Кількість шарів: 1-2 шари (односторонній або двосторонній)

  - Товщина FPC: 0,08 мм - 0,12 мм (площа згинання); 0,2 мм - 0,3 мм (з ребром жорсткості)

  - Мінімальний радіус вигину: < 0,5 мм

  - Діаметр вхідного отвору для звуку: 0,3 мм - 0,6 мм (оптимізовано для акустичних характеристик)

  - Матеріал жорсткості: нержавіюча сталь (зазвичай товщина 0,15 мм - 0,2 мм)

2. Параметри акустичного дизайну:

  - Дизайн діафрагми: NPTH з контрольованими допусками

  - Дорожній просвіт: мінімум 0,2 мм від краю звукового отвору

  - Отвір під паяльну маску: кільцевий отвір навколо входу мікрофона для заземлення

  - Вирівнювання мікрофона до отвору: точність ±0,05 мм

3. Електричні характеристики:

  - Ширина лінії/пробіл: 50 мкм - 75 мкм

  - Контроль імпедансу: опціонально для високошвидкісних інтерфейсів цифрового мікрофона

  - Поточна ємність: сумісна з вимогами мікрофона MEMS (<150 мкА на мікрофон)

4.  Матеріали та надійність:

  - Основний матеріал: поліімід (PI) або високоефективний LCP для підвищеної гнучкості

  - Робоча температура: від -30°C до +85°C

  - Тестування надійності: термічний удар, стійкість до згинання, сумісність з оплавленням припою (підтримує безсвинцеве оплавлення до 260°C для мікрофонів MEMS)

Сценарії застосування

Цей продукт є основним рішенням для з’єднання аудіосистем смартфонів, головним чином підтримуючи:

-  Основні мікрофони для голосових дзвінків:  розташовані в нижній частині телефону для чіткого перехоплення голосу під час дзвінків

-  Додаткові мікрофони шумозаглушення:  зазвичай розташовуються у верхній або задній частині телефону для захоплення навколишнього шуму для активних алгоритмів шумозаглушення

-  Масиви стереозапису:  кілька мікрофонів, стратегічно розміщених для відеозапису з просторовим захопленням звуку

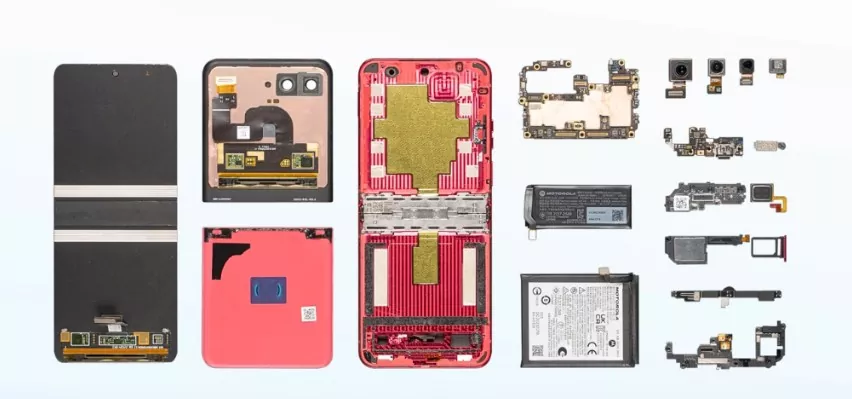

-  Програми для складаних телефонів:  гнучка конструкція дозволяє згинати шарніри, зберігаючи надійні з’єднання мікрофона

Наша ціннісна пропозиція

Ми спеціалізуємося на наданні провідних у галузі рішень FPC для мікрофонів смартфонів. Ми пропонуємо не тільки стандартизовані високонадійні продукти, але також маємо потужні можливості для спільного проектування, оптимізації моделювання та індивідуальної розробки. Завдяки глибокому досвіду в обробці схем, проектуванні акустичної апертури, матеріалознавстві та аналізі цілісності сигналу ми тісно співпрацюємо з клієнтами, щоб забезпечити повну підтримку процесу — від розробки концепції до масового виробництва — з урахуванням конкретних акустичних цілей, механічних обмежень і вимог до продуктивності. Ми прагнемо використовувати інноваційні технології, щоб допомогти клієнтам розширити межі продуктивності мобільного аудіо, забезпечуючи чіткіші голосові дзвінки, ефективніше шумозаглушення та захоплюючий запис. Ми є вашим надійним основним партнером із компонентів.

Чому варто обрати Honflex як постачальника FPC?

• ПровіднийКитайська фабрика FPCз потужними можливостями R&D
• Система виробництва, сертифікована ISO, забезпечує постійну якість
• Глибока співпраця зі світовими брендами електроніки
• Швидке реагування та технічна підтримка індивідуальних проектів

FAQ

1. Що робить мікрофон мобільного телефону FPC?

Він підключає мікрофонний модуль до материнської плати та передає аудіосигнали з високою стабільністю та низьким рівнем перешкод.

2. Чи може Honflex налаштувати дизайн мікрофона FPC?

Так, як професійний китайський виробник, Honflex надає повністю індивідуальні рішення FPC на основі структури та вимог вашого пристрою.

3. Які матеріали використовуються в ФПК?

Високоякісні поліімідні матеріали використовуються для гнучкості, довговічності та термостійкості.

4. Чи доступне екранування від електромагнітних перешкод?

Так, можна додати додаткове екранування від електромагнітних перешкод для покращення шумостійкості та якості звуку.

5. Які галузі промисловості використовують цей продукт?

В основному споживча електроніка, як-от смартфони, а також пристрої, що носяться, і розумне обладнання.

6. Яка мінімальна товщина?

Гнучка область може мати товщину 0,08 мм, що підтримує надтонкі конструкції пристроїв.

7. Чи підтримує Honflex масове виробництво?

Так, за допомогою вдосконалених виробничих ліній Honflex підтримує великомасштабне виробництво зі стабільною якістю.

8. Як цей продукт покращує роботу телефону?

Це покращує чіткість звуку, зменшує перешкоди та забезпечує більш компактне внутрішнє розташування.

Якщо ви шукаєте надійного виробника FPC мікрофонів для мобільних телефонів у Китаї, Honflex — ваш надійний партнер для високоякісних індивідуальних рішень.
